規格specification

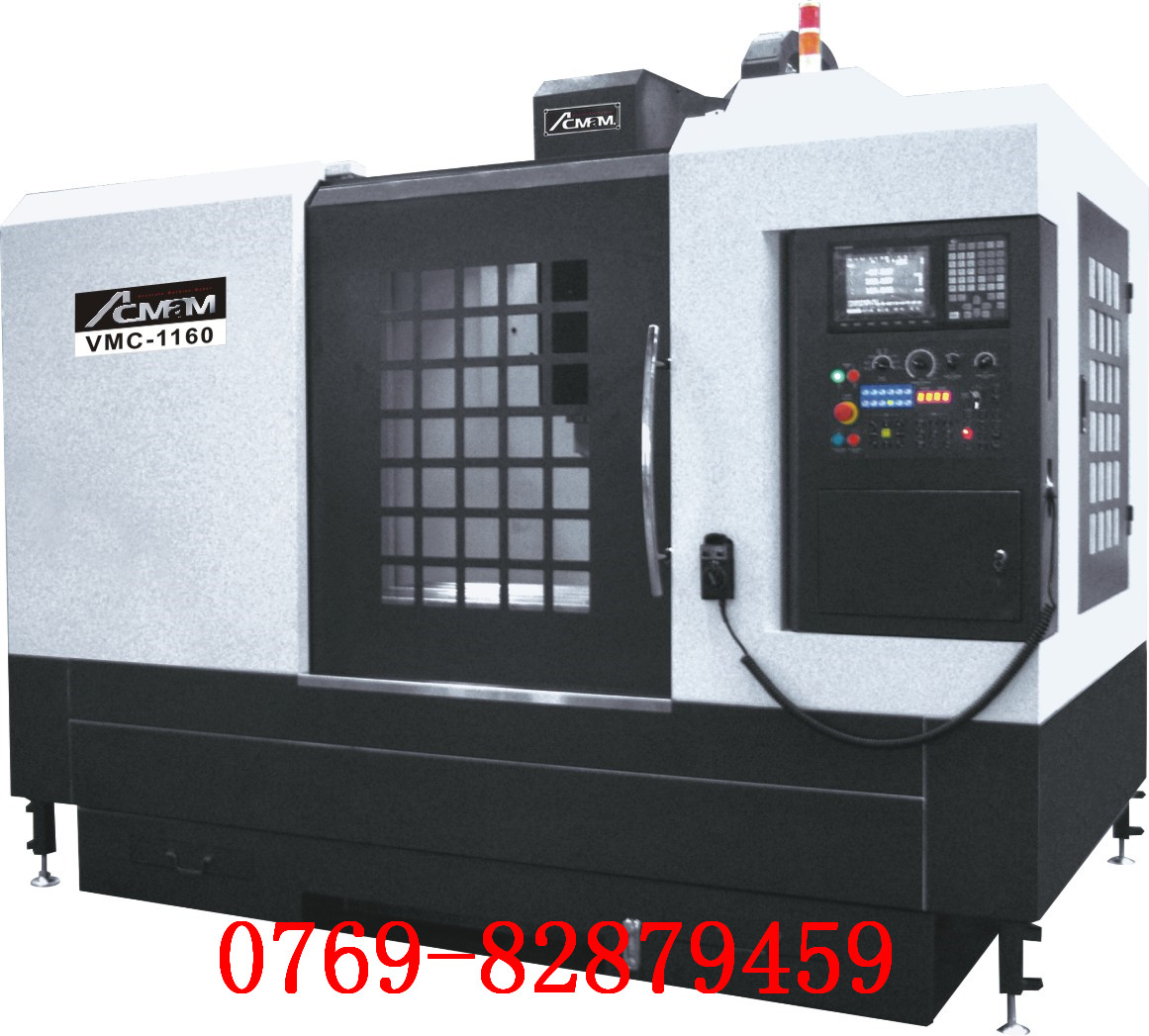

VMC-1160

X軸行程X - Axis Travel

1100mm

Y軸行程Y - Axis Travel

610mm

Z軸行程Z - Axis Travel

610mm

主軸端面至工作臺距離Spindle Nose To Table

120-730mm

主軸中心至滑道面距離Spindle Center To Z-Rail

620mm

工作臺尺寸Table Size

1200*550mm

T型槽（槽數*寬*間距）T - Slot

4*18mm*125mm

大荷重Maximum Table Load

1000kg

刀具錐度Spindle Taper

BT40

轉速Spindle RPM

12000rpm

傳動方式Type Of Driving

直結式Direct Type/

X、Y軸快送X. Y Axis Rapid Feed Rate

20m/min

Z軸快送Z Axis Rapid Feed Rate

20m/min

X、Y、Z大切削進給速度

X. Y. Z Max. Cutting Feed Rate

8m/min

斗笠式Geneva Type (Tool to Tool)

16T (7sec)

刀臂式Arm Type (Tool to Tool)

24T (3sec)

主軸馬達Spindle Motor

SJ-PF11(11kw)/ Beta 12 (11kw)

X、Y軸向馬達X. Y Servo Motor

HF-204 (2.0kw)/ Beta 22 (2.5kw)

Z軸向馬達Z Servo Motor

HF-204 (2.0kw)/ Beta22 (2.5kw)

切削水馬達Coolant Pump Motor

670W

刀庫馬達Motor of tool Change System

斗笠式Geneva Type 60W /刀臂式 Arm Type 200W

排屑馬達Chip Conveyor Motor

1/4HP

定位精度（JIS標準）Positioning Accuracy (JIS)

+ /-0.005mm/300mm

重復精度（JIS標準）

Repeat Positioning Accuracy (JIS)

+ /-0.003mm

機械占地面積（長*寬*高）

Floor Space Measurement

3004*2252*2660

機械包裝尺寸（長*寬*高）

Packaging Measurement

3104*2352*2760

機械重量（約）Approximate Weight

6300kg
