TPR-1600H

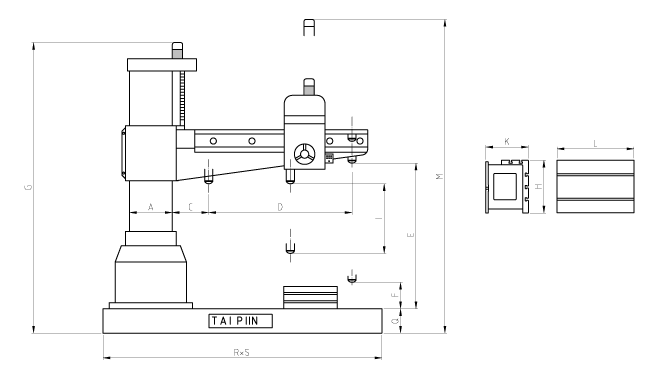

大柱直徑 432

主軸中心至機柱表面大距離 1580

主軸中心至機柱表面小距離 440

主軸頭在旋臂上水平移動行程 1140

主軸末端至底座加工面大距離 1600

主軸末端至底座加工面小距離 380

旋臂在機柱上垂直升降行程 850

箱型工作檯有效工作範圍 700×500×400

底座尺寸 (長x寬x高) 2480×1050×210

主軸孔錐度(莫氏番號) MT#5

主軸垂直行程 370

主軸轉速(回轉速/分數x段數) 40-1920×12段

主軸進刀速(MM/轉x段數) 0.07~0.96×6段

主軸驅動馬達馬力數 7 1/2HP

旋臂升降馬達馬力數 2 HP

油壓夾緊裝置馬達馬力數 1 HP

冷卻泵浦馬達馬力數 1/8 HP

齒輪箱端至地面大距離 3170

機柱帽蓋頂端至地面高度 2660  G

單機淨重(約) 4600公斤

裝箱後毛重(約) 5100公斤

裝箱尺寸(長x寬x高) 2850×1400×2940 3

工作能力 鑽孔 中碳鋼 65?

鑄鐵 70?

攻牙 中碳鋼 50?

鑄鐵 60?
